Les emballages à paroi mince (pensez aux pots de yaourt, aux pots de margarine, aux contenants de charcuterie et aux couvercles à paroi mince) représentent l'un des segments les plus exigeants de l'industrie du moulage par injection. Les épaisseurs de paroi des pièces varient généralement de 0,25 mm à 1,0 mm, avec des rapports longueur/épaisseur d'écoulement dépassant souvent 200:1. Les temps de cycle sont mesurés en secondes (généralement 3 à 8 secondes) et les volumes de production annuels dépassent fréquemment 10 millions de pièces par moule.
En tant que technicien de moulage expérimenté spécialisé dans les moules d'emballage à forte cavitation, j'ai pu constater à quel point de petits défauts de conception peuvent devenir catastrophiques dans le moulage à paroi mince. Un déséquilibre de grille de 5 % peut signifier que certaines cavités sont surchargées tandis que d'autres sont courtes. Un écart de refroidissement de 5°C peut provoquer une déformation qui rend les pièces inutilisables à 1 000 pièces par heure.
Cet article se concentre sur les aspects techniques clés de la conception et de la fabrication de moules d’emballage à paroi mince hautes performances. Que vous mouliez des récipients à parois minces, des couvercles ou des tasses, la compréhension de ces principes vous aideravous obtenez des cycles plus rapides, une meilleure qualité des pièces et une durée de vie plus longue du moule.
Le moulage à paroi mince soumet les moules à des conditions extrêmes : des pressions d'injection très élevées (jusqu'à 2 000 bars), des cycles de chauffage et de refroidissement rapides et un écoulement de fusion à grande vitesse.

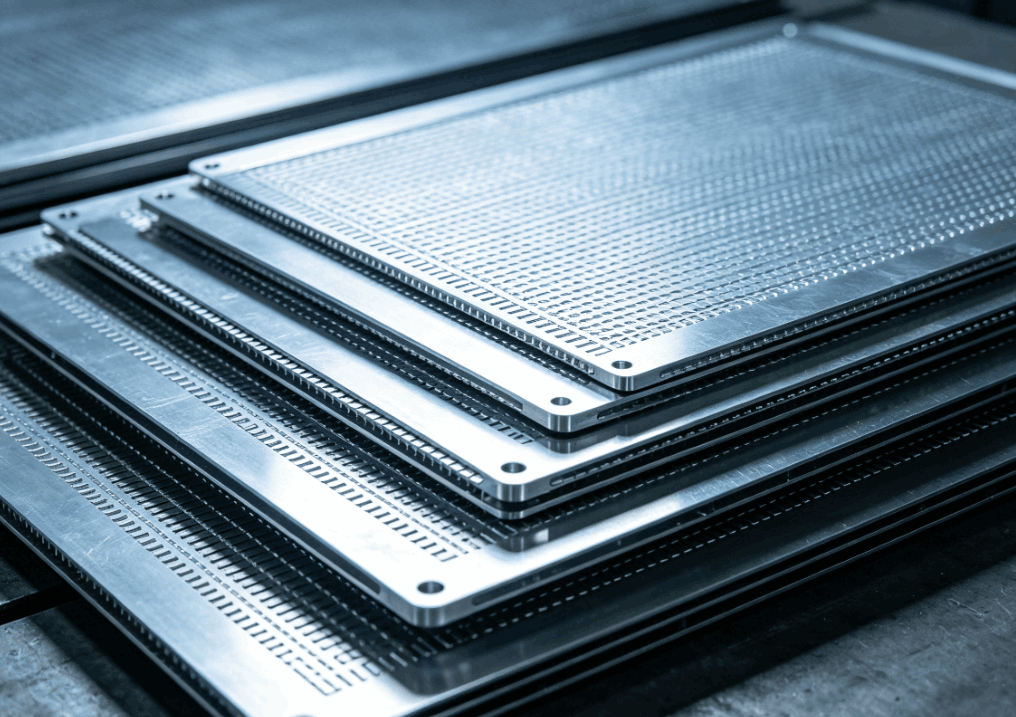

Aciers pour moules recommandés :
|
Steniveau el |
Dureté |
Propriétés clés |
Application typique |
|
H13 / 1.2344 / SKD61 |
48-52 HRC |
Haute ténacité, gbonne résistance à la fatigue thermique |
Plaques à noyau et à empreinte, moules généraux à paroi mince |
|
Inox 1.2316 / S136 |
48-52 HRC |
Résistance à la corrosion pour les applications en contact avec les aliments |
Emballage pour produits acides ou humides |
|
DC53 |
58-62 HRC |
Résistance à l'usure supérieure pour les matériaux hautement chargés |
Moules à haute cavitation traitant du PP avec > 30 % de charges |
Considération clé: Pour une cavitation extrêmement élevée (par exemple, 64 ou 96 cavités), le fond de moule lui-même doit être fabriqué à partir d'acier à haute résistance (par exemple, P20 pré-durci ou 1.2738) pour résister à la pression d'injection sans déflexion de la plaque.
Le canal chaud est le cœur de tout moule d’emballage à paroi mince. Il doit fournir de la matière fondue à chaque cavité simultanément avec un équilibre parfait, une chute de pression minimale et un contrôle précis de la température.
Éléments de conception critiques :

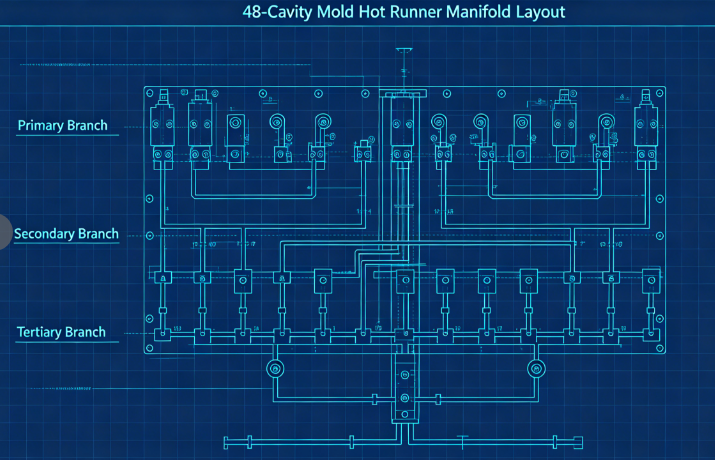

a) Canaux d'écoulement équilibrés : Pour les moules multi-empreintes (généralement 32, 48, 64 ou 96 cavités), un équilibrage naturel est essentiel. Cela signifie que chaque cavité a exactement la même longueur d'écoulement. Une configuration typique utilise un collecteur primaire, des collecteurs secondaires et des branches tertiaires, tous usinés à des dimensions identiques.
b) Type et emplacement de la porte : Pour les conteneurs à paroi mince, les types de porte les plus courants sont : Portes de bord (pour les pièces avec une paroi latérale droite) Portes à vanne (pour les diaphragmes ou l'entrée directe dans le fond) Portes sous-marines (pour une pièce propre sans vestige de porte) La porte doit être dimensionnée correctement : elle est trop petite et le chauffage par cisaillement provoque une dégradation ; trop grande et les vestiges de la porte deviennent inacceptables. Les dimensions typiques des portes pour les coupelles à paroi mince vont de 0,8 mm à 1,5 mm de diamètre.
c) Bilan thermique : Chaque buse doit avoir un contrôle de température indépendant. Les canaux collecteurs doivent être chauffés uniformément (à l’aide de radiateurs à deux ou trois zones) pour éviter les points chauds ou les gouttes de froid.
Les pièces à paroi mince nécessitent des dimensions de cavité et de noyau extrêmement précises pour obtenir une épaisseur de paroi constante.
Considérations clés :

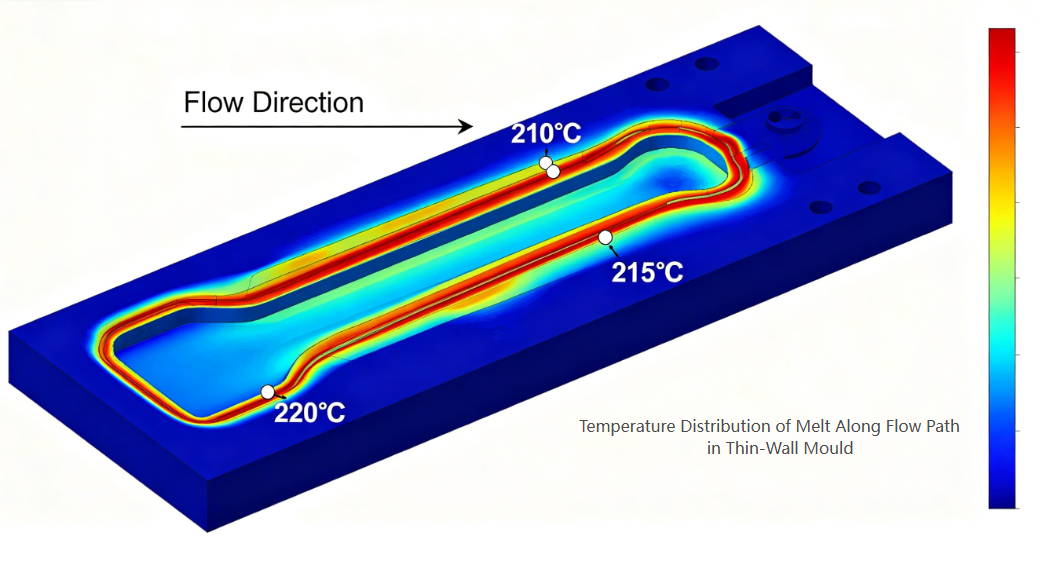

a) Répartition de l'épaisseur de paroi : Maintenir une épaisseur de paroi uniforme à ±0,02 mm. Les variations d'épaisseur créent un refroidissement différentiel et une déformation. Utilisez l’analyse du flux de moule pour optimiser la conception avant de couper l’acier.
b) Ventilation : le moulage à paroi mince utilise une injection à grande vitesse (souvent 200 à 500 mm/s). L'air emprisonné dans la cavité doit s'échapper instantanément. Profondeurs d'aération recommandées : 0,02 à 0,03 mm pour le PP0,01 à 0,02 mm pour le PS ou le PET
Les évents doivent être placés au dernier point à remplir, le long de la ligne de séparation et autour des broches d'éjection. c) Angles de dépouille : pour les pièces à paroi mince, un dépouille minimum de 1° par côté est recommandé (1,5 à 2° pour les conteneurs plus profonds). Un tirage insuffisant entraîne des problèmes de rayures, de blocage sous vide et d'éjection.
d) Finition de surface : Les surfaces de cavité pour les pièces claires ou brillantes nécessitent une finition SPI A-1 (miroir) ; pour les contenants de produits laitiers opaques, le SPI B-1 (grain 600) est suffisant.
Le refroidissement domine la durée du cycle dans le moulage à paroi mince, représentant généralement 60 à 80 % du cycle total. Un refroidissement efficace est la clé d’une productivité élevée.
Principes de conception :

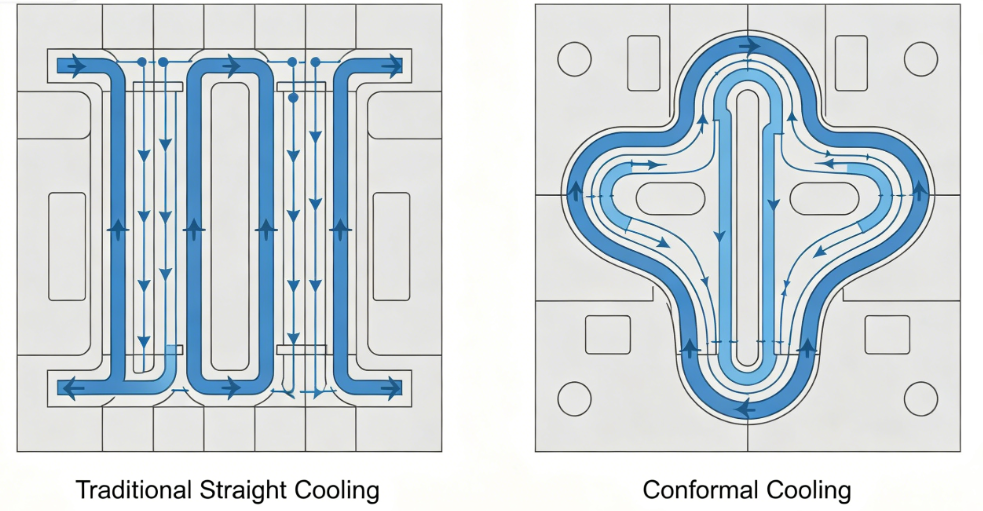

a) Refroidissement conforme : les canaux de refroidissement traditionnels à perçage droit sont souvent trop éloignés de la surface de la cavité. Des canaux de refroidissement conformes (qui suivent le contour de la pièce) peuvent réduire le temps de refroidissement de 30 à 50 %. Ils sont généralement créés par impression 3D ou par usinage CNC d'inserts avec des canaux incurvés.
b) Paramètres du canal de refroidissement :
c) Refroidissement à haute efficacité : utilisez des barboteurs ou des déflecteurs dans le noyau là où l'espace est limité. Pour les cœurs hauts, installez des inserts de refroidissement en spirale ou des caloducs.
d) Séparation des circuits de refroidissement : des circuits indépendants pour les plaques à cavité et à noyau permettent différents débits et températures pour optimiser le démoulage des pièces et minimiser le gauchissement.
Les pièces à paroi mince ont une faible rigidité et peuvent être facilement déformées lors de l'éjection. Le système d'éjection doit être doux mais fiable.
Recommandations de conception :

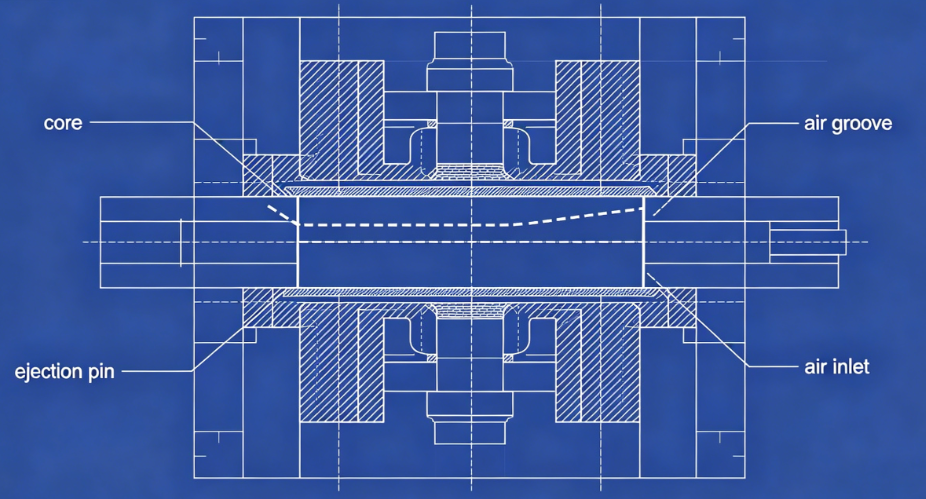

a) Éjection d'air : Pour de nombreux récipients à paroi mince (en particulier les gobelets), l'éjection assistée par air est idéale. De l'air comprimé (2 à 4 bars) est introduit entre le noyau et la pièce à travers des micro-rainures ou des inserts poreux, faisant flotter la pièce hors du noyau.
b) Plaque de dévêtissage : Pour les pièces présentant des contre-dépouilles ou des parois latérales profondes, une plaque de dévêtissage mécanique fournit une force d'éjection uniforme sur tout le périmètre de la pièce.
c) Broches d'éjection : lorsque les broches sont inévitables, utilisez de nombreuses broches de petit diamètre (2 à 3 mm) placées sur des nervures ou des surfaces cachées. Évitez les grosses épingles qui laissent des marques visibles.
d) Chronométrage : La séquence d'éjection ne doit commencer qu'une fois que la pièce a suffisamment refroidi pour éviter toute déformation. Utilisez un court délai de refroidissement après l'ouverture du moule.
Même le meilleur moule ne peut pas produire de bonnes pièces sans des paramètres de processus appropriés. Paramètres clés pour le moulage à paroi mince :
|
Paramètre |
Gamme typique |
Remarques |
|
Vitesse d'injection |
200 à 500 mm/s |
La haute vitesse remplit les sections minces avant le gel |
|
Pression d'injection |
1 200 à 2 000 bars |
Nécessaire pour surmonter la résistance à l’écoulement |
|
Température de fusion |
190-240°C (PP), 230-280°C (PS) |
Optimiser pour la viscosité |
|
Température du moule |
10 à 25 °C (canaux froids) ou 30 à 60 °C (canaux chauds) |
Refroidissement équilibré |
|
Contre-pression |
5 à 15 barres |
Pour la consistance de la plastification |
|
Défaut |
Cause liée à la moisissure |
Solution |
|
Plans courts |
Ventilation insuffisante ou portails sous-dimensionnés |
Ajouter des évents aux extrémités du flux ; agrandir les portes |
|
Déformation |
Refroidissement irrégulier ou remplissage déséquilibré |
Améliorer l'uniformité du refroidissement ; coureurs d'équilibre |
|
Marques d'évier |
Mauvais emplacement de la porte ou emballage insuffisant |
Déplacer la porte vers une section épaisse ; ajouter du temps d'emballage |
|
Vestige de porte trop haut |
Conception du portail inappropriée |
Passer à la vanne à vanne ou à la vanne sous-marine |
|
Coller sur le noyau |
Tirage d’air insuffisant ou échec d’éjection d’air |
Augmenter le tirant d'eau ; rainures d'air pur |
|
Marques de brûlure |
Ventilation inadéquate |
Approfondir les évents dans les limites matérielles |
Cdéfi : Un client avait besoin d'un moule à 48 empreintes pour des pots de yaourt de 150 ml (PP, épaisseur de paroi de 0,45 mm, cycle de 4 secondes, annuel).demande 20 millions de pièces).
Mesures prises :
Résultats:
La technologie des moules d’emballage à paroi mince représente le summum de l’ingénierie des moules à injection. Les exigences de cavitation élevée, de cycles inférieurs à la seconde et de production zéro défaut poussent chaque aspect de la conception de moules à ses limites. Pour réussir des moules à paroi mince, il faut :
Précision dans l'usinage de cavités/noyaux (±0,01 mm)
Béquilibre dans les canaux d'écoulement des canaux chauds
Efficacité du refroidissement conforme
Fiabilité des systèmes d'éjection
Compréhension du comportement des matériaux et de la dynamique des processus
Fou pour les fabricants de moules désireux d'investir dans des outils de conception avancés et dans une fabrication de précision, le secteur de l'emballage à paroi mince offre d'énormes opportunités, à la fois en termes de défis techniques et de croissance commerciale.
