Contexte industriel : la demande de soins de santé remodèle la fabrication de moules médicaux

Le marché mondial des consommables médicaux à usage unique continue de croître régulièrement. Selon les estimations de l'industrie, le mondediagnostic in vitro (IVD) le marché dépasse100 milliards de dollars en 2026, alors que letube de prélèvement sanguin le segment à lui seul est évalué à environ7 milliards de dollars, en croissance6 à 8 % chaque année grâce au vieillissement de la population, à l’expansion des tests de dépistage des maladies chroniques et aux investissements dans les infrastructures de laboratoire post-pandémiques.

Cette demande se traduit directement par des besoins en capacité de fabrication de moules :sets de perfusion jetables, seringues, tubes à essai, boîtes de Pétri, flacons de médicaments et boîtiers pour dispositifs médicaux tous dépendent de moules d’injection de haute précision – généralement16 à 64 cavités par outil – qui doit respecter des tolérances strictes sur des millions de cycles.

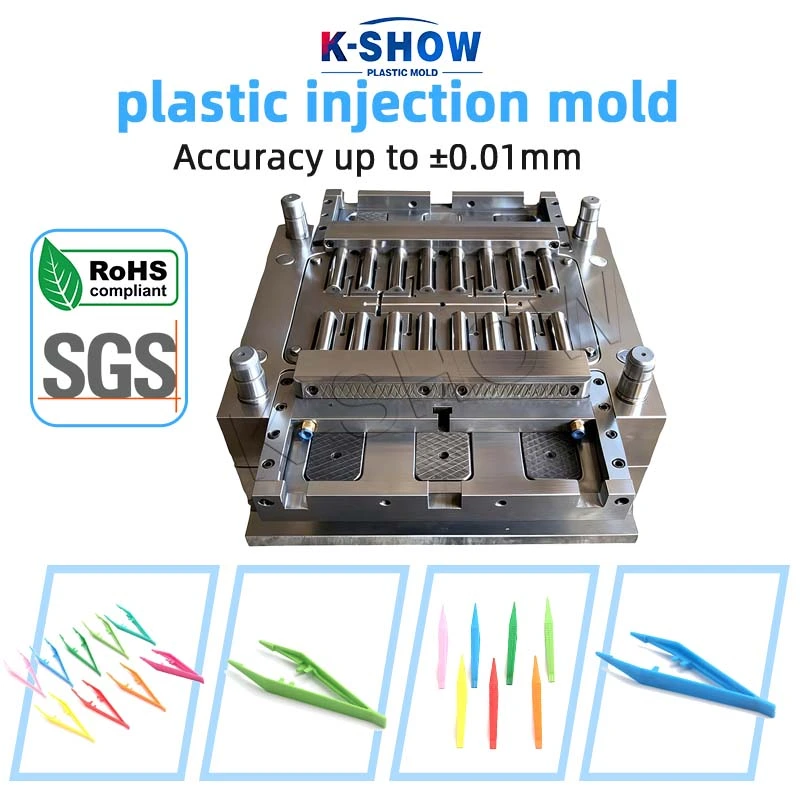

KSHOW, fonctionnant sous le nom deTaizhou Huangyan K-Show Plastic Mold Co., Ltd., se positionne dans ce domaine depuisplus de 20 ans de Huangyan — la « capitale du moule » de la Chine. Le portefeuille de moules médicaux de la société couvreMoules pour tubes de prélèvement sanguin, moules pour poignées d'instruments chirurgicaux, outils pour composants de perfusion et de seringue, avec une précision d'usinage de±0,01 mm etCertification RoHS/SGS sur les matériaux. Soutenu parOIN 9001 etIATF 16949 les systèmes de qualité,Plus de 100 brevets d'invention, et exporte vers100+ pays, KSHOW fournit des fabricants de consommables médicaux dans le monde entier. Pour toute demande de renseignements :sale@kshowmould.com ouWhatsApp : +86-18957424655.

 Les exigences techniques du moulage de qualité médicale

Précision dimensionnelle à grande échelle

Les consommables médicaux sont régis par des normes strictes (par exemple, des environnements de production alignés sur la norme ISO 13485 et des normes spécifiques aux produits). Les cavités de moule pour les tubes de prélèvement sanguin et les cylindres de seringues nécessitent généralementprécision dimensionnelle de ±0,01 mm etétat de surface Ra 0,2–0,4 µm sur les murs creux — un niveau qui exigeinserts d'empreinte rectifiés avec précision, acier poli miroir, etcontrôle thermique stable dans chaque cavité.

Équilibrage multi-cavités

Avec des volumes annuels de plusieurs centaines de millions, les moisissures médicales sont presque toujourssystèmes multi-cavités (32 à 64 cavités). Cohérence de cavité à cavité : équilibre de remplissage, équilibre de refroidissement etvariation de poids généralement ≤ 0,5 % — détermine si un outil peut fonctionner sans surveillance dans une production à grand volume.

Contraintes matérielles et de propreté

Les pièces médicales sont de plus en plus utiliséesPP, PE, PET et PC de qualité médicale, certains avecrésistance à la stérilisation gamma. Les conceptions de moules doivent s'adapter à des fenêtres de traitement étroites, éviter les zones mortes où le matériau peut se dégrader et prendre en charge la production dansenvironnements contrôlés/propres. Contrôle des vestiges des portes etlignes de joint sans bavure sont essentiels pour les produits en contact avec les patients.

Temps de cycle et coût par pièce

Pour un tube de prélèvement sanguin de 5 ml, réduisant le temps de cycle de12 s à 9 s augmente la production quotidienne par machine de25%, réduisant directement le coût par pièce – un facteur décisif dans les décisions d'achat pour les fabricants de consommables médicaux.

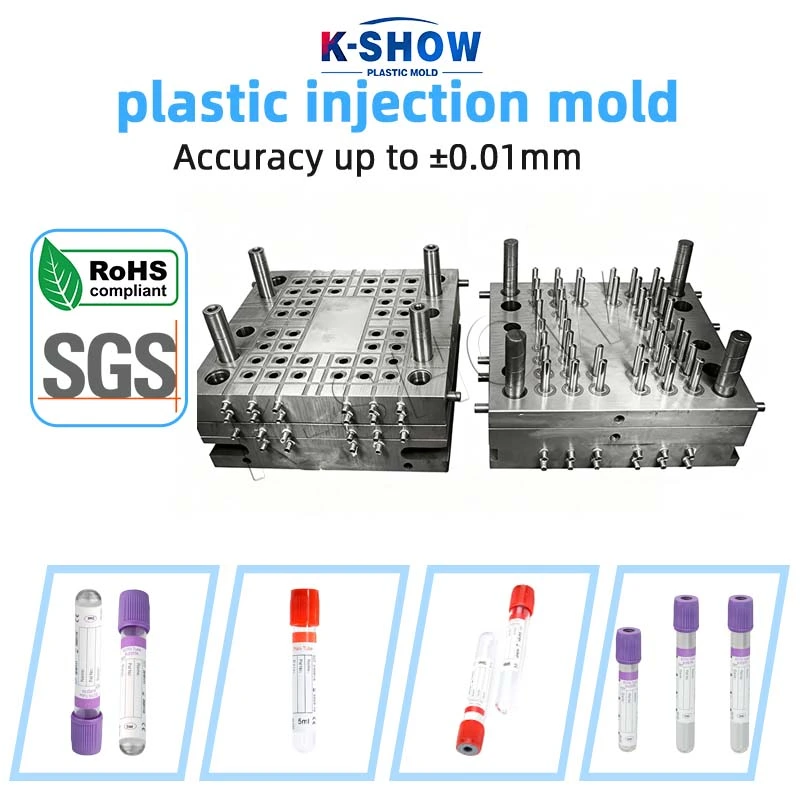

Étude de cas KSHOW : Moule pour tube de prélèvement sanguin à 48 cavités

Contexte du projet

Au premier trimestre 2026, KSHOW a livré unMoule d'injection à canaux chauds à 48 empreintes pour un important fabricant national de consommables IVD produisantTubes de prélèvement sanguin EDTA de 5 ml (bouchon violet, corps PET).

Approche d'ingénierie

1. Analyse du flux et du refroidissement du moule: Réalisation d'une simulation de remplissage et d'équilibre dans les 48 cavités ; adoptécanaux de refroidissement conformes dans les inserts de cavité pour maintenir la température de surface à l'intérieur±2°C, minimisant le gauchissement sur les parois fines en PET.

2. Fabrication d'inserts de précision: Inserts d'empreinte usinés surCNC 5 axes avecpolissage miroir jusqu'à Ra 0,2 µm, durci à48-52 HRC.

3. Coureur chaud équilibré: UNSystème à canaux chauds à 48 gouttes avec zones de température de buse individuelles (tolérance ±1°C) garantissait un remplissage uniforme et un contrôle des vestiges de la porte.

4. Surveillance de la qualité dans le moule: Capteurs de pression d'empreinte intégré sur 4 cavités de référence, relié à un système de suivi du process pour une traçabilité pièce à pièce en temps réel.

Résultats

Le moule a produit plus de12 millions de tubes au cours de ses six premiers mois de production, le client signalant un28 % de réduction du coût par pièce par rapport à leur précédent outil à 24 cavités, grâce au nombre de cavités plus élevé et au cycle plus court de 9,2 s.

Système qualité : l’épine dorsale de l’approvisionnement en moules médicaux

L'approvisionnement en moisissures médicales est tout autant undécision relative au système qualité comme technique. KSHOW accompagne les clients médicaux avec :

l Gestion de la qualité ISO 9001 et IATF 16949 des systèmes qualité de qualité automobile – ces derniers apportant la discipline stricte de documentation de type PPAP de plus en plus attendue par les équipementiers médicaux

l Certification des matériaux RoHS/SGS et une traçabilité complète des matériaux depuis l'approvisionnement en acier jusqu'à la livraison finale

l Moulage d'essai en interne sur les propres machines d'injection de KSHOW, permettant échantillons du premier article à valider avant expédition

l Packages de documentation après-vente y compris les rapports de qualification des moules, les calendriers de maintenance et les listes de pièces de rechange

 Tendances qui façonneront la fabrication de moules médicaux jusqu’en 2028

Nombre de cavités plus élevé et automatisation complète

La direction du voyage est claire :64 cavités et plus outils, intégrés àmoulage automatique sans carotte, retrait par robot et inspection visuelle, dominera les consommables à grand volume. L'ingénierie interne de KSHOW continue d'affiner l'équilibre à canaux chauds à très haute cavité pour ces applications.

Conception à paroi fine et légère

Tubes à paroi mince etemballage léger réduire le coût des matériaux et la charge de stérilisation. Pour obtenir des parois de 0,5 à 0,8 mm avec une qualité constante, il faut une simulation avancée du flux et un contrôle plus strict du refroidissement — des capacités dans lesquelles KSHOW a investi au fil de générations consécutives d'outils médicaux.

Matériaux résistants à la stérilisation

Adoption croissante deconsommables stérilisés aux rayons gamma et EO pousse la sélection des matériaux vers des formulations qui conservent leurs propriétés mécaniques après des stérilisations répétées. Les concepteurs de moules doivent tenir compteretrait et déplacements de propriété de ces composés, un domaine dans lequel KSHOW travaille en étroite collaboration avec les fournisseurs de matériaux pour valider les fenêtres de processus.

Croissance régionale de la fabrication médicale

Les investissements dans les soins de santé des marchés émergents – au Moyen-Orient, en Asie du Sud-Est et en Amérique latine – créent une nouvelle demande d’exportation de moisissures médicales. KSHOWRéseau d'exportation de plus de 100 pays et un support multilingue (anglais, russe, arabe) le positionnent pour servir directement cette croissance.

Contacter KSHOW

Pour des demandes de renseignements sur des projets de moules médicaux, des devis ou des consultations techniques :
