Moules de bouchons à grande cavité et à grande vitesse : moulage par compression ou moulage par injection

Introduction
Les capsules de bouteilles comptent parmi les produits en plastique les plus vendus au monde. Une seule marque de boisson ou d’eau peut consommer des millions de capsules par jour. Pour répondre à cette demande, les technologies de moulage et de processus ont évolué pour produire des bouchons en des cycles inférieurs à 4 secondes, avec 48, 64, voire 96 cavités par moule. Deux technologies dominantes s'affrontent dans cet espace : le moulage par compression et le moulage par injection. Chacun a ses atouts, et les comprendre est essentiel pour tout fabricant de moules ou mouleur au service de l’industrie des fermetures.
En tant que technicien en moules possédant des décennies d'expérience dans les moules d'emballage à haute cavitation, je vous expliquerai les nuances techniques des deux méthodes, puis je me concentrerai sur les technologies de moulage par injection qui permettent une production de bouchons à grande vitesse et à cavité élevée (contrôle des vannes à canaux chauds, éjection à grande vitesse et optimisation du refroidissement), pour conclure avec une étude de cas réelle sur un moule de bouchon à 48 cavités.
1. Moulage par compression ou moulage par injection pour les bouchons
Processus de moulage par compression :
Une paraison de plastique fondu pré-pesée (généralement du PP ou du HDPE) est déposée dans une cavité de moule ouverte. Le moule se ferme, comprimant le matériau pour lui donner la forme du capuchon. Après un court temps de refroidissement, le capuchon est éjecté. Ce processus est continu et rotatif : plusieurs moules sur un carrousel s'ouvrent et se ferment en séquence.
Processus de moulage par injection :
Le plastique fondu est injecté sous haute pression dans une cavité de moule fermée.grâce à un système à canaux chauds. Après conditionnement et refroidissement, le moule s'ouvre et les bouchons sont éjectés. Le moule peut avoir 32, 48, 64 cavités ou plus.

Fonctionnalité	Moulage par compression	Moulage par injection
Temps de cycle	2 à 4 secondes (très rapide)	4 à 8 secondes (dépend de la cavitation)
Cavitation	Illimité (rotatif)	Limité par le tonnage des pinces de la machine et la taille du plateau
Flexibilité de conception du capuchon	Limité (formes symétriques et simples)	Élevé (contre-dépouilles, charnières vivantes, doublures)
Consistance du poids	Excellent (±0,3%)	Bon (±1 %) avec contrôle des vannes
Investissement initial en outils	Très élevé (presse rotative)	Inférieur pour une cavitation modérée
Déchets de matériaux	Minime (pas de coureur)	Peut être nul avec les canaux chauds
Meilleure application	Bouchons d'eau/CSD simples et à grand volume	Bouchons complexes avec doublures, bandes d'inviolabilité

Verdict:Pour les bouchons très simples et à très grand volume (par exemple, les bouchons d'eau de 28 mm), le moulage par compression est dominant. Mais pour la plupart des bouchons nécessitant de la précision, des anneaux d'inviolabilité, l'intégration d'un revêtement ou une géométrie complexe, le moulage par injection avec des moules à forte cavitation est le choix préféré.

2. Contrôle des vannes à canaux chauds dans les moules à bouchons

Dans les moules d’injection de bouchons à haute cavitation, le canal chaud constitue le cœur. Les portails ouverts conventionnels laissent un vestige qui peut se rayer ou fuir. Les obturateurs à valve sont essentiels pour la plupart des bouchons de boissons.

Comment fonctionnent les vannes :

Une goupille actionnée pneumatiquement ou hydrauliquement avance pour fermer la porte une fois la cavité remplie et emballée. Cela coupe proprement la matière fondue, laissant une marque de témoin minime.

Exigences clés pour les moules de bouchons à haute cavitation :

• Déclenchement séquentiel des vannes :Pour les moules comportant 48 empreintes ou plus, l'ouverture simultanée de toutes les portes crée un remplissage déséquilibré en raison de la répartition de la pression dans le collecteur. L'ouverture séquentielle (par zones) équilibre le débit et réduit les pics de pression.
• Conception de la pointe de l'épingle :La géométrie de la pointe de la tige de vanne (plate, conique ou sphérique) affecte la taille du repère de la vanne et la fiabilité de l'étanchéité. Pour les capsules de boissons gazeuses (CSD) qui doivent maintenir la pression, une porte parfaitement étanche est essentielle.
• Résistance à l'usure :Les axes et bagues de vanne subissent des millions de cycles. Ils doivent être fabriqués à partir de matériaux résistants à l'usure (par exemple, de l'acier inoxydable recouvert de carbure de tungstène) et avoir un jeu précis (0,01 à 0,02 mm).
• Tcontrôle de la température :Chaque buse doit être équipée d'un thermocouple et d'un chauffage indépendants pour éviter le gel ou la dégradation par fusion.

Astuce : Pour les bouchons dotés d'un revêtement interne (par exemple, les revêtements barrière à l'oxygène pour les bouchons de jus), les portes de valve sont souvent placées à l'intérieur de la cavité du bouchon (sous-porte) pour masquer le vestige.

Dans un cycle de 4 secondes, l’éjection doit être extrêmement rapide et absolument fiable. Deux méthodes principales sont utilisées dans les moules à bouchons :

Éjection mécanique (plaque dévêtisseur) :

Une plaque de dénudage à ressort entoure le noyau. Lorsque le moule s'ouvre, la plaque de démoulage est poussée vers l'avant par rapport au noyau, enlevant ainsi le capuchon. C'est simple et robuste, mais la course de retour ajoute une fraction de seconde.

Éjection pneumatique (soufflage d'air) :

L'air comprimé (3 à 6 bars) est dirigé à travers le noyau, soufflant le capuchon. Cette opération est extrêmement rapide et douce, mais nécessite une parfaite étanchéité du noyau et peut être bruyante.

Pratique typique pour les moules à bouchons à forte cavitation :

Combinez un mouvement court de la plaque à dévêtir (2 à 3 mm) pour soulever le capuchon du noyau, suivi d'un jet d'air pour le dégager. La plaque de dévêtissage garantit que le capuchon est uniformément séparé du noyau, tandis que l'air termine l'éjection sans toucher la surface d'étanchéité du capuchon.

Moment d'éjection :La course d'éjection doit avoir lieu une fois le moule complètement ouvert pour éviter une collision avec la moitié fixe. Les moules avancés utilisent des plaques de démoulage actionnées par came ou servocommandées pour un timing précis.

4. Optimisation du refroidissement des moules à bouchons

Le refroidissement consomme 60 à 80 % du temps de cycle. Dans les moules de bouchons à forte cavitation, un refroidissement efficace est la clé pour obtenir des cycles inférieurs à 5 secondes.

Refroidissement du noyau :La broche centrale est généralement la partie la plus chaude. Les canaux de refroidissement droits traditionnels dans le noyau sont inefficaces.

Les meilleures méthodes incluent:Barboteurs (inserts de tube rotatifs) : le liquide de refroidissement s'écoule dans un petit tube jusqu'au fond du noyau et retourne à travers l'anneau, extrayant la chaleur.

Inserts de refroidissement en spirale :Une rainure hélicoïdale est usinée dans l'insert central, créant un chemin d'écoulement en spirale pour un contact de surface maximal.

Refroidissement conforme (inserts imprimés en 3D) : pour les noyaux complexes, les inserts fabriqués de manière additive avec des canaux conformes peuvent réduire le temps de refroidissement de 30 à 40 %.

Refroidissement de la cavité :La moitié de la cavité nécessite également un refroidissement agressif. Utilisez des barboteurs ou des canaux droits aussi près que possible de la surface de la cavité (distance de 1,5 à 2,5 mm).

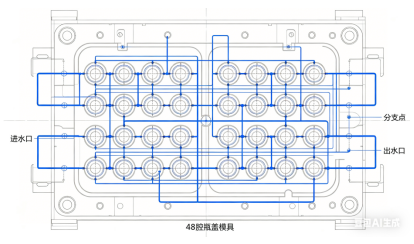

Débit du liquide de refroidissement :Assurer un écoulement turbulent (nombre de Reynolds > 5 000) dans tous les canaux. Calculer la chute de pression ; un moule à 48 empreintes peut nécessiter plusieurs circuits de refroidissement en parallèle pour maintenir un débit élevé.

Séparation du circuit de refroidissement :Pour les casquettes hautes (par exemple, les casquettes de sport), des circuits séparés pour les parties supérieure et inférieure du noyau peuvent éliminer l'ovalité.

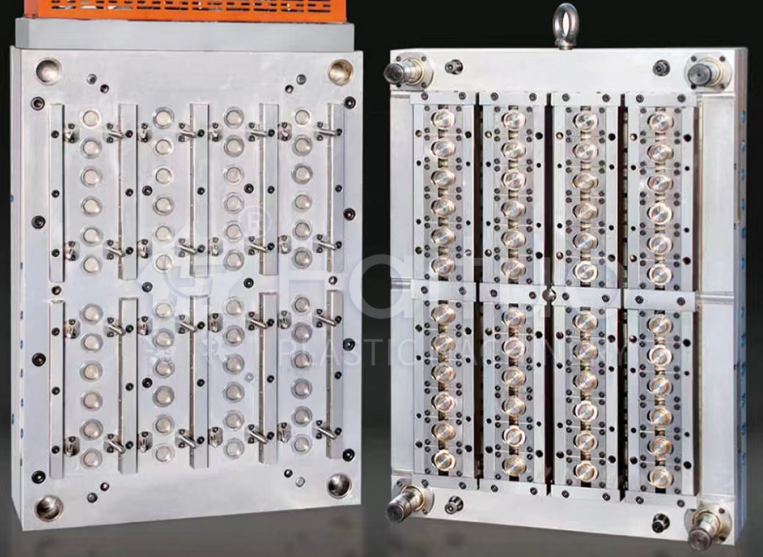

5. Étude de cas : Moule pour bouchons de boissons gazeuses à 48 cavités

Défi:Une grande entreprise de boissons avait besoin d'un moule pour capsules PCO 1881 CSD (boissons gazeuses) de 28 mm. Cycle cible : 4,2 secondes. Volume annuel : 80 millions de capsules. Matériau : PP + 5 % d'agent antistatique.

Approche de conception :

• Cavitation :48 cavités disposées selon une disposition 6×8. Base du moule : acier à haute résistance (1.2738) avec piliers de support sous chaque cavité pour empêcher la déformation de la plaque.
• Canaux chauds :48 buses à obturateur, ouverture séquencée par zones (3 zones de 16 cavités). Canaux de débit collecteur équilibrés par ordinateur avec un écart de 2 %.
• Refroidissement:Les broches centrales utilisaient des inserts de refroidissement en spirale (alliage de cuivre) pour une extraction rapide de la chaleur. Côté cavité, barboteurs utilisés. Chaque cavité possédait son propre circuit de refroidissement indépendant pour assurer l'uniformité.
• Éjection:Plaque de dévêtissage avec course initiale de 0,5 mm + soufflage d'air temporisé (4 bars). Ressorts de rappel d'éjecteur conçus pour 5 millions de cycles.
• Matériels:Broches centrales : H13 nitrurées jusqu'à une dureté de surface de 65 HRC ; Inserts de cavité : acier inoxydable S136 pour la résistance à la corrosion due au gaz carbonisé.

Résultats après essai :

• Temps de cycle atteint :4,0 secondes (mieux que l'objectif)
• Variation du poids des bouchons :±0,2%
• Vestige de la porte :moins de 0,05 mm, aucune fuite lors du test de pression (bouchons maintenus à 4 bar CO₂)
• Temps de refroidissement :1,9 secondes (45 % du cycle total) Le moule a produit 5 millions de bouchons avant la première maintenance préventive programmée

Leçons apprises :La combinaison du refroidissement en spirale dans les noyaux et du déclenchement séquentiel des vannes était la clé. Le client a ensuite commandé un deuxième moule identique, et les deux fonctionnent côte à côte sur deux machines produisant au total 2 500 capsules par minute.

Les moules à forte cavitation fonctionnant à des vitesses élevées nécessitent une maintenance rigoureuse :

• Nettoyage des goupilles de valve :Tous les 500 000 cycles, les goupilles et bagues de vanne doivent être nettoyées des dépôts de carbone. Utilisez une brosse douce en laiton et un solvant.
• Détartrage du canal de refroidissement :L’accumulation de tartre réduit l’efficacité du refroidissement. Effectuer un détartrage chimique tous les 1 million de cycles.
• Lubrification du système d'éjection :Les guides de la plaque de dévêtissage et les vannes d'air nécessitent une lubrification régulière et un remplacement des joints.
• Contrôle du chauffage des canaux chauds :Mesurez la résistance de chaque élément chauffant à chaque tirage du moule.
• Calendrier préventif :Après 3 millions de cycles, remplacez toutes les pièces d'usure (goupilles de soupape, bagues, ressorts).

Conclusion

Les moules pour bouchons à grande cavité et à grande vitesse sont des merveilles d'ingénierie qui repoussent les limites du moulage par injection. Le choix de la compression ou de l’injection dépend de votre volume, de la complexité du plafond et de votre capacité d’investissement. Pour les bouchons moulés par injection, le succès repose sur trois piliers :

• Canaux chauds à obturateur de vanneavec contrôle séquentiel et matériaux résistants à l'usure.
• Éjection à grande vitessecombinant plaque de décapage et jet d'air.
• Refroidissement optimiséen utilisant des barboteurs, des inserts en spirale ou des conceptions conformes.

Le boîtier de moule pour bouchons CSD à 48 cavités montre qu'avec une conception appropriée et une fabrication de précision, le moulage par injection peut rivaliser avec le moulage par compression en termes de vitesse tout en offrant une flexibilité de conception bien plus grande.

En tant que fabricant de moules, la maîtrise de ces technologies nous ouvrira les portes du marché des bouchons à grand volume, l’un des segments les plus exigeants mais aussi les plus gratifiants de notre industrie.
