Dans le secteur de l'eau en bouteille et du conditionnement de liquides industriels, les bouteilles d'eau en PC ou PET de 5 gallons (environ 18,9 L) sont les véritables bêtes de somme de la logistique. Une bouteille apparemment simple doit résister à des lignes de remplissage à grande vitesse, à une manipulation brutale et à des lavages et recyclages répétés. Avec la volatilité des prix des matières premières et le durcissement des réglementations environnementales, « la légèreté sans sacrifier la résistance » est devenue l'objectif universel des fabricants de bouteilles. Comment, alors, un moule d'injection de bouteille d'eau de 5 gallons de qualité supérieure peut-il réduire le poids de la bouteille de 720 g à 650 g ou moins, tout en garantissant une transparence élevée, une fissuration sans contrainte et en passant plus de 5 000 cycles de test de chute ? KSHOW, enraciné à Taizhou, la capitale chinoise du moule, avec plus de 15 ans d'expérience dans la fabrication de moules de grande précision, détaille les éléments techniques de base dans cet article.
Une bouteille de 5 gallons mesure généralement plus de 400 mm de haut avec une épaisseur de paroi de seulement 1,2 à 1,6 mm, ce qui en fait une pièce classique à grande cavité profonde et à paroi mince. La matière fondue doit parcourir un trajet d'écoulement extrêmement long depuis la porte jusqu'à la base de la bouteille. Une mauvaise conception du moule entraîne facilement des projections courtes provenant de fronts d'écoulement refroidis, de lignes de soudure faibles ou de bases floues. La solution de KSHOW s'appuie sur le profilage d'injection en plusieurs étapes piloté par Moldflow : en segmentant avec précision les vitesses d'injection, le front de fusion continue d'avancer à une vitesse stable, évitant ainsi les hésitations ou les jets. Simultanément, nous utilisons un système de vannes à canaux chauds de grand diamètre pour garantir que la pression d'emballage est efficacement transmise à la base, en maintenant le retrait à moins de 0,3 % et l'uniformité de l'épaisseur de la paroi de base à ± 0,05 mm.
La poignée de la bouteille n'est pas un ensemble séparé mais une structure porteuse moulée d'une seule pièce avec le corps. La zone de poignée présente des changements brusques d’épaisseur de paroi, ce qui la rend sujette aux marques d’enfoncement et à la concentration de contraintes. KSHOW applique une optimisation progressive de l'épaisseur des parois au niveau de la zone de transition et déploie des circuits de refroidissement indépendants pour une extraction de chaleur intensifiée. Pour le démoulage, un mécanisme d'extraction du noyau à glissière latérale entraîné par un vérin hydraulique fonctionne avec une éjection assistée par de l'azote pour garantir que la bouteille se libère en douceur sans blanchir ni se déformer. Pour les applications de bouteilles PET, KSHOW propose également des solutions de moules intégrées par injection-étirage-soufflage qui améliorent encore davantage la ténacité et les performances de chute.
Au second semestre 2025, une entreprise sud-américaine d’eau embouteillée exploitant plus de dix lignes de remplissage (« Client L ») a lancé un projet d’autofabrication de bouteilles. Le problème était classique : les bouteilles achetées souffraient de grandes variations d’épaisseur de paroi entre les lots, provoquant de fréquents bourrages sur la remplisseuse et un taux de casse lors du transport de 3,2 %. Dès réception de la demande, KSHOW a conçu un moule d'injection de bouteille d'eau en PC de 5 gallons à deux cavités et à moule unique, ciblant un poids de bouteille de 680 g et un temps de cycle de 48 secondes. Nous avons utilisé de l'acier de qualité miroir ASSAB S136 ESR pour les cavités, avec des verrouillages coniques et des composants de guidage de précision pour garantir la précision du serrage. Le premier essai a atteint une tolérance de poids de ± 2 g et un taux de réussite au test de chute de 99,6 %. L'ensemble du projet, du contrat à l'expédition du moule, n'a duré que 42 jours. Le client L a depuis réduit la casse à moins de 0,5 %, économisant ainsi plus de 350 000 USD par an sur les coûts d'approvisionnement.
De nombreux acheteurs se concentrent uniquement sur le prix du moule, négligeant trois détails qui affectent profondément le coût de possession à long terme :
1. Traitement anticorrosion du canal de refroidissement. Les moules pour bouteilles d'eau font circuler de grands volumes d'eau de refroidissement sur de longues distances. Sans traitement anticorrosion, la rouille réduira l’efficacité du refroidissement de plus de 20 % en un an. KSHOW applique des inserts en acier inoxydable ou un placage de nickel autocatalytique à tous les canaux de refroidissement, garantissant ainsi une dégradation nulle des performances de refroidissement sur une décennie.
2. Conception d’un système de ventilation redondant. Le moulage de grandes bouteilles génère d’énormes volumes de gaz. Nous usinons des rainures d'aération à plusieurs étages au niveau de la ligne de joint et des inserts de noyau, complétées par une ventilation assistée par vide, pour éliminer complètement les pièges à gaz et les marques de brûlure.
3. Pièces d'usure standardisées et à changement rapide. Les goupilles de soupape, les joints et autres éléments d'usure respectent les spécifications des normes internationales, permettant aux clients de se procurer des pièces de rechange localement sans attendre les pièces OEM.
Livraison mondiale et assistance locale

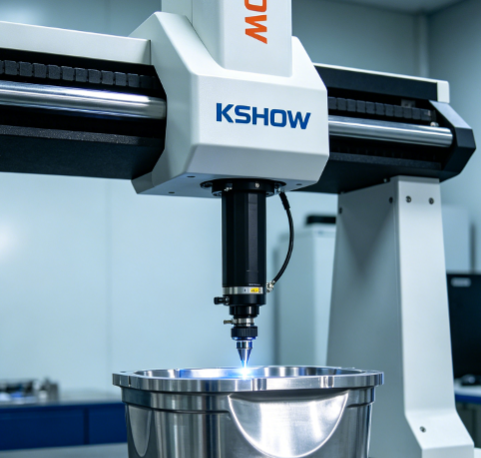

L'usine de Taizhou Huangyan de KSHOW abrite une presse de serrage de 1 600 tonnes, plusieurs grandes machines CNC à portique et des MMT Zeiss CONTURA. Les dimensions maximales d'usinage des moules atteignent 2 500 mm × 2 000 mm, avec une capacité de poids d'un seul moule supérieure à 20 tonnes. Récemment, nos ingénieurs de service ont réalisé une mise en service à distance guidée par vidéo pour le moule de bouteille d'eau d'un client d'Asie centrale, passant du déballage au produit qualifié en seulement 6 heures.
Contactez KSHOW pour votre proposition technique et votre devis de moule de bouteille d'eau de 5 gallons :
Site Web : www.taizhoumold.com
Page produit : https://www.taizhoumold.com/products.html
Courriel : sale@kshowmould.com
Tél/WhatsApp/WeChat : +86-18957424655
Facebook : https://www.facebook.com/share/1CWhNc1SjG/?mibextid=wwXIfr
Abonnez-vous à la chaîne technologique KSHOW ou visitez le site Web officiel www.taizhoumold.com pour télécharger le « Livre blanc de l'étude de cas sur la technologie des moules à grand seau KSHOW 2026 » (y compris les données de test de chute pour les matériaux PC/PET et les résultats comparatifs des performances en matière de légèreté). Vous pouvez également contacter les ingénieurs de moules KSHOW via WhatsApp/WeChat au +86-18957424655 pour planifier un atelier en ligne gratuit sur les solutions de moules à godets, où le potentiel de réduction de poids peut être directement évalué par rapport aux exigences de votre produit.
KSHOW, l'un des principaux spécialistes des moules de précision à Taizhou, protège la qualité de vos produits et la réputation de votre marque avec chaque baril résistant aux chutes.
